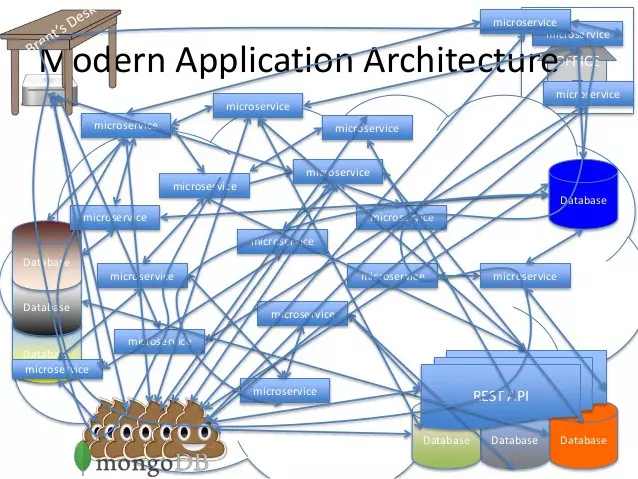

Một hệ thống microservices trung bình sẽ có một vài cho tới hàng trăm services khác nhau, nếu như client giao tiếp trực tiếp với các services này thì sơ đồ giao tiếp giữa client và hệ thống của chúng ta sẽ trông như một nồi cám lợn như này:

Chính vì cái nồi cám lợn trên cho nên mới xuất hiện một giải pháp đó chính là API Gateway (tạm dịch là cổng kết nối API) đóng vai trò là một cổng trung gian giữa client và hệ thống microservices đằng sau.

API Gateway là gì?

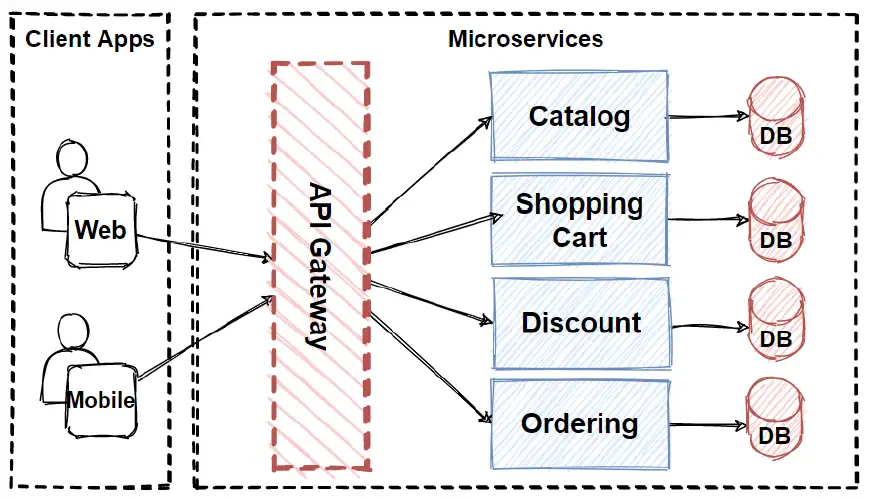

Như mình nói ở trên, API Gateway có thể coi là một cổng trung gian, nó là cổng vào duy nhất tới hệ thống microservices của chúng ta, api gateway sẽ nhận các requests từ phía client, chỉnh sửa, xác thực và điều hướng chúng đến các API cụ thể trên các services phía sau. Khi này sơ đồ hệ thống của chúng ta sẽ trông như này.Ngoài nhiệm vụ chính là proxy request thì một hệ thống API Gateway thường sẽ đảm nhận luôn vài vai trò khác như bảo mật API, monitoring, analytics số lượng requests cũng như tình trạng hệ thống phía sau.

API Gateway thực chất là reverse proxy được cải tiến, cung cấp nhiều tùy chỉnh và linh hoạt hơn so với reverse proxy thông thường. API Gateway hoạt động như một “giao diện” của  APInằm giữa Client và các dịch vụ API (Catalog/Ordering Service).

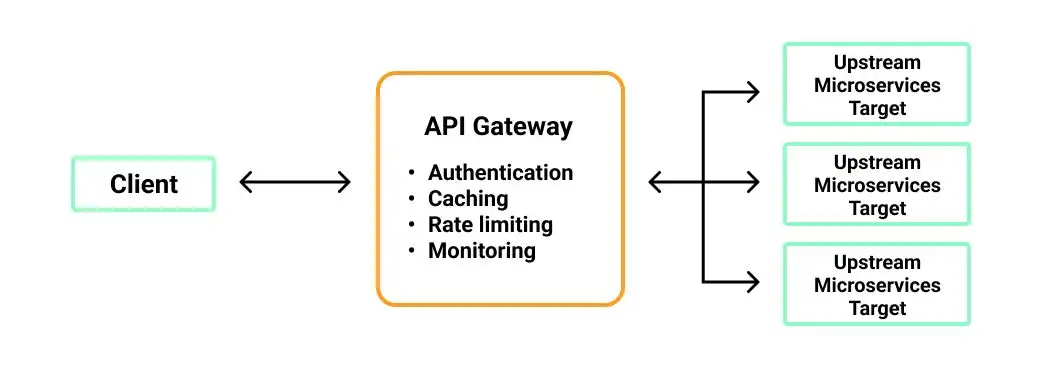

API Gateway chịu trách nhiệm điều phối các yêu cầu API, áp dụng các chính sách về lưu lượng (throttling, caching), các chính sách bảo mật (authorization, authentication), thu thập dữ liệu về lưu lượng truy cập, điều phối các công cụ chuyển đổi để chỉnh sửa yêu cầu/phản hồi ngay lập tức.

Lợi ích của việc sử dụng API Gateway

Che dấu được cấu trúc của hệ thống microservices với bên ngoài

Clients sẽ tương tác với hệ thống của chúng ta thông qua api gateway chứ không gọi trực tiếp tới một services cụ thể, các endpoints của các services sẽ chỉ được gọi nội bộ, tức là gọi giữa các services với nhau hoặc được gọi từ API gateway, người dùng sẽ gọi các api này thông qua các public endpoints từ API Gateway. Chính vì vậy cho nên phía client không cần và cũng không thể biết được các services phía backend được phân chia như thế nào, việc refactor code frontend cũng dễ dàng hơn đối với lập trình viên.

Phần code phía frontend sẽ gọn gàng hơn

Vì không phải tracking nhiều endpoints, tất cả chỉ việc gọi đến api gateway nên phần code frontend sẽ gọn gàng hơn so với việc phải tracking hàng tá endpoints trên từng services một, nhất là khi mà hệ thống ngày một phình to ra.

Dễ dàng theo dõi và quản lý traffic.

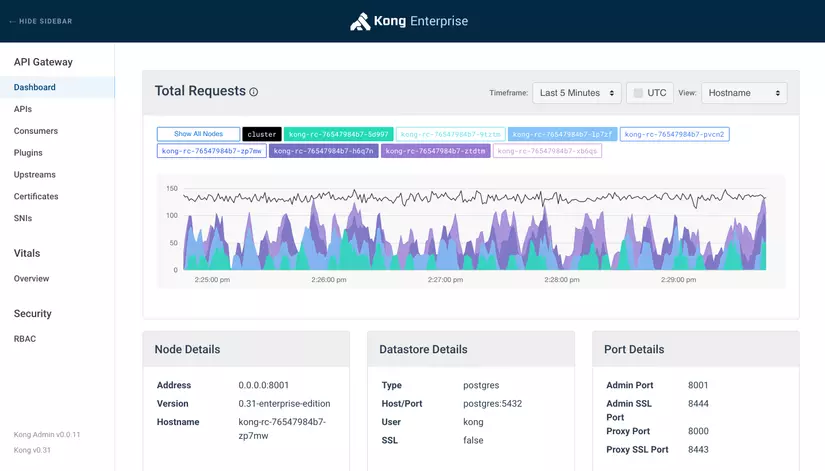

Hầu hết các hệ thống API gateway phổ biến hiện nay đều sẽ đi kèm tính năng theo dõi và quản lý lượng traffic bằng GUI hoặc thông qua các APIs của hệ thống Gateway, VD như với Kong (bản EE)

Requests caching và cân bằng tải.

API Gateway sẽ kiêm luôn vai trò load balancer của hệ thống, requests sẽ không được gửi trực tiếp đến backend nên sẽ giảm thiểu được rủi ro hệ thống bị quá tải.

Thêm một lớp bảo mật nữa cho hệ thống.

API gateway giúp ngăn chặn các cuộc tấn công bằng cách thêm một lớp bảo vệ các loại tấn công như ddos, slq injections,…

Thay thế authentication services

API gateway thường cung cấp nhiều cơ chế xác thực, chúng ta có thể sử dụng nó để xác thực người dùng luôn, giúp tiết kiệm thời gian và làm hệ thống chúng ta đơn giản hơn. VD một vài cơ chế xác thực hỗ trợ bởi Kong API gateway

Và rất nhiều ưu điểm khác với tùy loại API Gateway

Nhược điểm khi sử dụng API gateway

Tăng thời gian response

Vì phải đi qua server trung gian cho nên việc response sẽ bị trễ hơn so với việc gọi trực tiếp tới hệ thống.

Thêm tác nhân gây lỗi

Để sử dụng API Gateway thì chúng ta sẽ phải config, rồi chỉnh sửa code, quản lý server gateway, bla bla…Khiến cho chúng ta có thêm việc phải lo, chẳng may gateway có lỗi thì requests sẽ không thể tới được phía server.

Có thể gây nghẽn cổ chai

Nếu như không được scale hay config hợp lý thì gateway sẽ có thể bị quá tải và làm chậm hệ thống của chúng ta.

Tốn thêm tiền

Tiền server, tiền điện, tiền quản lý hệ thống api gateway, với hệ thống lớn cần các tính năng xịn sò thì còn tốn thêm tiền mua bản Enterpise của các api gateway nữa này, tính ra cũng không rẻ chút nào cả.

2. Chức năng của API Gateway

2.1 API Security (Bảo mật cho API)

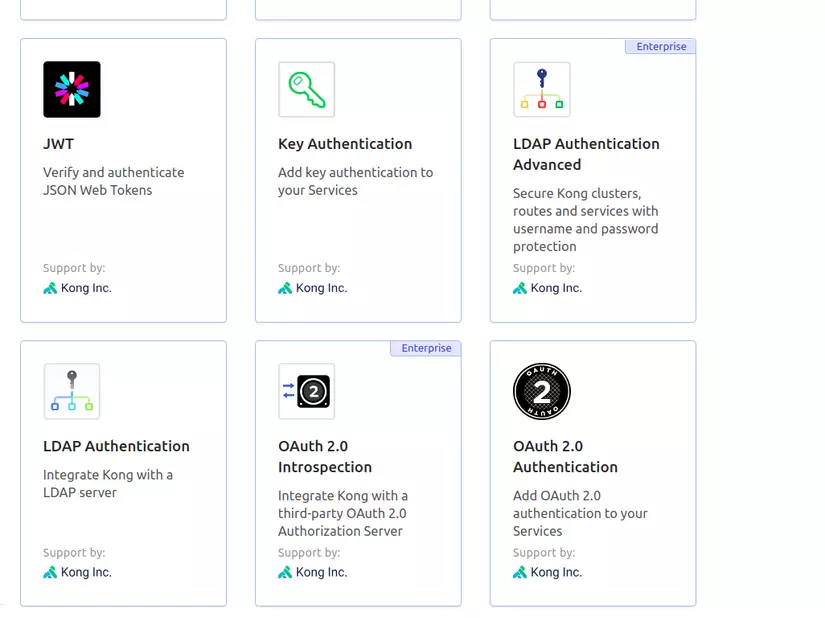

Khi public API ra bên ngoài, bạn chắc chắn phải bảo vệ nó khỏi nhưng truy cập trái phép hay nói cách khác chỉ các client có đủ quyền mới có thể tương tác với các dịch vụ tương ứng, sau đây là một số các kĩ thuật phổ biến để bảo mật API.

2.2.1 API Key

API Key là một chuỗi ký tự duy nhất được cấp phát cho mỗi client sử dụng API. Key này sẽ được truyền cùng với yêu cầu HTTP để xác thực (authentication) danh tính của client trước khi truy cập dịch vụ.

# Kong Gateway Demo
# đăng kí consumer
curl -X POST http://localhost:8001/consumers/ --data "username=partner_001"
# kiểm tra đăng kí
curl -X GET http://localhost:8001/consumers/
# đăng kí API cần được bảo vệ
curl -X POST http://localhost:8001/apis/movies/plugins \
    --data "name=key-auth" \
    --data "config.key_names=apikey
# tạo key
curl -X POST http://localhost:8001/consumers/3f3d9926-349c-4bb2-b378-9b6a6f40a1cb/key-auth -d

API Key tương tự như chìa khoá để vào nhà, nên miễn client nào có khoá là gọi được API của chúng ta, để bảo vệ người dùng nếu chẳng may lộ Key ra ngoài mà không biết, một số nền tảng đặt ra thời hạn sử dụng cho Key của họ, ví dụ như Facebook là 3 tháng. Vì thời gian tồn tại khá dài nên API Key thường phục vụ cho nhu cầu xác thực server-to-server, quản lý nội bộ, cung cấp quyền truy cập cho các đối tác.

2.1.2 OAuth2

OAuth2 là một tiêu chuẩn được sử dụng rộng rãi để cấp quyền truy cập (authorization) cho các ứng dụng bên thứ ba vào các tài nguyên của người dùng mà không cần tiết lộ thông tin đăng nhập của họ.

Thông thường các access_token được tạo ra từ quá trình uỷ quyền OAuth2 sẽ có thời gian tồn tại ngắn, ví dụ khi bạn login tài khoản Facebook ở máy lạ, Facebook sẽ không cấp phát 1 access_token có thời gian tồn tại dài vì lo ngại vấn đề bảo mật.

# Cấp phát token cho một bên thứ 3 truy xuất vào scope read_profile, read_history
curl -X POST http://localhost:8001/apis/movies/plugins \
    --data "name=oauth2" \
    --data "config.enable_authorization_code=true" \
    --data "config.token_expiration=240" \
    --data "config.scopes=read_profile,read_history"

2.1.3 JWT Token

JWT  là phương pháp xác thực được sử dụng phổ biến nhất hiện nay, JWT là một chuỗi ký tự mã hóa được tạo ra để đại diện cho một tập hợp các thông tin (claims). Nó thường bao gồm ba phần: Header (chứa thông tin về thuật toán mã hóa), Payload (chứa dữ liệu cần truyền tải như thông tin người dùng hoặc quyền truy cập), và Signature (chữ ký mã hóa đảm bảo tính toàn vẹn của token).

# Bật JWT Plugin
curl -X POST http://localhost:8001/apis/movies/plugins \
    --data "name=jwt" \
    --data "config.claims_to_verify=exp

# Cấp phát JWT Token
import jwt
import datetime

def create_jwt_token(user_id):
    payload = {
        "user_id": user_id,
        "exp": datetime.datetime.utcnow() + datetime.timedelta(hours=2)  # Token có thời hạn 2 giờ
    }
    token = jwt.encode(payload, "your-secret-key", algorithm="HS256")
    return token

2.2 Rate limiting (Giới hạn tần suất)

Có một số vấn đề về tần suất gọi API từ phía Client mà bạn cần phải đối mặt khi thiết lập API Gateway:

• Rất nhiều yêu cầu xuất phát từ một người dùng trong một giây (crawler), khiến API Gateway quá tải và không thể xử lý các yêu cầu khác.
• Đảm bảo sự công bằng trong việc xử lý các yêu cầu có mức độ ưu tiên thấp/cao trong hệ thống. (ưu tiên Cao: thanh toán vé xem phim, ưu tiên Thấp: tải lại trang Profile user)

Giới hạn tần suất (Rate limiting) trên API Gateway giúp giải quyết các tình huống trên.

1. Giới hạn số lượng request mà 1 client có thể gửi: Để bảo vệ API Gateway khỏi tình trạng bottleneck, chúng ta nên ngăn chặn việc một client gửi quá nhiều request. Bạn có thể đặt số lượng request được phép dựa trên một khoảng thời gian cụ thể (60 request/giây).
2. Thiết lập giới hạn cao hơn cho các yêu cầu có mức độ ưu tiên cao: Ví dụ 500 yêu cầu/phút, nếu số lượng yêu cầu thanh toán vé vượt quá 500/phút, API Gateway sẽ từ chối các yêu cầu tiếp theo hoặc trả về lỗi 429 (Too Many Requests).

# Kong Gateway Demo
services:
  - name: booking-transactions
    url: http://booking.200lab.io
    plugins:
      - name: rate-limiting
        config:
          minute: 500
          policy: local
services:
  - name: informational-queries
    url: http://user.200lab.io
    plugins:
      - name: rate-limiting
        config:
          minute: 100
          policy: local

2.3 Caching (Lưu trữ tạm thời)

Caching là quá trình lưu trữ tạm thời các phản hồi từ các yêu cầu API để tăng tốc độ truy cập và giảm tải cho máy chủ backend. Khi một yêu cầu được gửi đến API Gateway, thay vì luôn phải gửi yêu cầu đó đến máy chủ backend, API Gateway có thể lấy dữ liệu từ bộ nhớ đệm (cache) nếu dữ liệu đó đã được lưu trữ từ trước và vẫn còn hiệu lực. Điều này giúp giảm thời gian phản hồi và tiết kiệm tài nguyên.

curl -i -X POST http://localhost:8001/apis/movies/plugins \
--data "name=proxy-cache" \
--data "config.strategy=memory" \
--data "config.content_type=text/html,application/json" \
--data "config.cache_ttl=300" \
--data "config.memory=dict" \
--data "config.cache_control=true"

2.4 Load Balancing (Cân bằng tải)

Load balancing là quá trình phân phối các yêu cầu từ người dùng đến nhiều máy chủ backend khác nhau để đảm bảo rằng không có máy chủ nào bị quá tải. Điều này giúp tăng cường hiệu suất, độ tin cậy và khả năng mở rộng của hệ thống, đảm bảo rằng các dịch vụ luôn sẵn sàng phục vụ người dùng. Các thuật toán cân bằng tải phổ biến là: round-robin, least-connections, IP-hash.

# Tạo upstreams
curl -i -X POST http://localhost:8001/upstreams/ --data "name=users.service"
# Add các targets vào upstreams
curl -i -X POST http://localhost:8001/upstreams/users.service/targets \
--data "target=localhost:5000"

curl -i -X POST http://localhost:8001/upstreams/users.service/targets \
--data "target=localhost:5001"

curl -X PATCH http://localhost:8001/apis/users \
  --data 'upstream_url=http://users.service

2.5 Protocol Translation (Chuyển đổi Giao thức)

Protocol Translation là quá trình chuyển đổi dữ liệu từ một giao thức (protocol) này sang một giao thức khác. Cho phép hệ thống hiện tại giao tiếp với các hệ thống cũ dù cả hai sử dụng giao thức khác nhau.

# Chuyển đổi từ HTTP/REST sang gRPC
curl -i -X POST http://localhost:8001/services/ \
--data "name=ride-service" \
--data "protocol=grpc" \
--data "host=ride-service-backend" \
--data "port=50051"
# Chuyển đổi từ HTTP/REST sang SOAP:
curl -i -X POST http://localhost:8001/services/ \
--data "name=payment-service" \
--data "protocol=http" \
--data "host=payment-service-backend" \
--data "path=/payment"

2.6 Routing (Định tuyến)

API Gateway chịu trách nhiệm định tuyến các yêu cầu đến đúng dịch vụ backend dựa trên các tiêu chí như đường dẫn URL, phương thức HTTP, HTTP Header hoặc thông số truy vấn. Ví dụ: điều hướng yêu cầu đến /api/v1/users tới dịch vụ quản lý người dùng, trong khi yêu cầu đến /api/v1/orders sẽ được định tuyến tới dịch vụ quản lý đơn hàng.

curl -i -X POST http://localhost:8001/services/ \
--data "name=users-service" \
--data "url=http://users-service-backend:8000"
curl -i -X POST http://localhost:8001/services/ \
--data "name=orders-service" \
--data "url=http://orders-service-backend:8000"

curl -i -X POST http://localhost:8001/services/users-service/routes \
--data "paths[]=/api/v1/users"
curl -i -X POST http://localhost:8001/services/orders-service/routes \
--data "paths[]=/api/v1/orders"

2.7 Service Discovery (Khám phá dịch vụ)

API Gateway có thể tự động phát hiện các dịch vụ backend mới hoặc thay đổi thông qua các hệ thống như DNS, Consul, hoặc Kubernetes. Ví dụ: tự động phát hiện và định tuyến đến các instances mới của một microservice khi chúng được triển khai.

curl -i -X POST http://localhost:8001/upstreams/ \
  --data "name=users-upstream" \
  --data "service_discovery.type=consul" \
  --data "service_discovery.name=users-service"

curl -i -X POST http://localhost:8001/services/ \
  --data "name=users-service" \
  --data "host=users-upstream"

curl -i -X POST http://localhost:8001/services/users-service/routes \
  --data "paths[]=/api/v1/users"

2.8 Logging and Monitoring (Ghi nhật ký và giám sát)

API Gateway có thể ghi lại các yêu cầu và phản hồi, đồng thời cung cấp thông tin giám sát như: số lượng yêu cầu, thời gian phản hồi, và tỷ lệ lỗi.

curl -i -X POST http://localhost:8001/services/{service}/plugins \
--data "name=http-log" \
--data "config.http_endpoint=http://your-log-server:1234" \
--data "config.method=POST"

3. Kết luận

API Gateway là một thành phần quan trọng và không thể thiếu trong kiến trúc microservices. Nó không chỉ đóng vai trò là điểm trung gian giữa các client và backend services mà còn cung cấp một loạt các chức năng mạnh mẽ như routing, load balancing, security, caching, protocol translation, service discovery, và logging & monitoring.

Những chức năng này giúp API Gateway quản lý lưu lượng truy cập, bảo mật các dịch vụ backend, tối ưu hóa hiệu suất, đảm bảo rằng hệ thống của bạn luôn sẵn sàng và hoạt động hiệu quả.
